Dalam teknologi perubatan moden, pembedahan yang sedikit invasif dan rawatan intervensi telah menjadi cara penting untuk merawat banyak penyakit kompleks. Untuk memenuhi aplikasi ketepatan tinggi dan kebolehpercayaan tinggi ini, Mengikat tiub bertetulang Secara beransur -ansur menjadi komponen utama dalam peranti perubatan kerana prestasi dan fleksibiliti mereka yang sangat baik. Mengetuk tiub bertetulang dengan ketara meningkatkan rintangan tekanan pecah, kekuatan lajur dan prestasi penghantaran tork tiub dengan membenamkan struktur logam atau serat yang dikepala di antara dua lapisan bahan. Mereka digunakan secara meluas dalam arteri koronari, elektrofisiologi, jantung struktur, periferal, neurologi, kencing, pernafasan dan bidang lain.
Kelebihan teras dari Mengikat tiub bertetulang terletak pada gabungan tetulang Kevlar dan braiding keluli tahan karat. Serat Kevlar digunakan secara meluas dalam aeroangkasa, peralatan peluru dan bidang lain kerana kekuatan tegangannya yang sangat tinggi dan sifat ringan. Dalam tiub bertetulang, serat Kevlar digunakan sebagai lapisan tetulang, yang bukan sahaja meningkatkan kekuatan tiub, tetapi juga meningkatkan fleksibiliti dan rintangan kesannya. Keluli tahan karat braiding terus meningkatkan rintangan kakisan dan rintangan memakai tiub, supaya ia masih dapat mengekalkan prestasi yang stabil dalam persekitaran yang keras.
Di samping itu, reka bentuk lapisan PTFE dari Mengikat tiub bertetulang mempunyai keserasian kimia yang sangat baik dan ciri -ciri geseran yang rendah. PTFE (Polytetrafluoroethylene) sebagai bahan lapisan dalaman secara berkesan dapat menghalang kebocoran cecair atau gas, dan mempunyai kebolehtelapan yang sangat rendah, yang sesuai untuk pengangkutan produk kemuliaan tinggi, pemprosesan makanan, peralatan perubatan dan bidang lain. Reka bentuk lapisan ini bukan sahaja meningkatkan hayat perkhidmatan paip, tetapi juga mengurangkan kos penyelenggaraan.
Mengetuk tiub bertetulang digunakan secara meluas dalam bidang perubatan. Ketepatan tinggi, prestasi kawalan tork yang tinggi dan biokompatibiliti yang baik bagi tiub braided perubatan menjadikan mereka bahagian penting peralatan perubatan utama seperti pembedahan invasif minimal dan rawatan intervensi.
Sebagai contoh, Mengikat tiub bertetulang Digabungkan dengan bahan PI (polyimide) dan serat Kevlar bukan sahaja mempunyai kekuatan dan rintangan suhu yang sangat baik, tetapi juga mempunyai prestasi penebat yang baik dan fleksibiliti operasi, yang sesuai untuk pelbagai peranti perubatan seperti lumen guidewire, alat tusukan, dan sarung intervensi.
Dalam intervensi arteri koronari, tiub bertetulang ditikam digunakan dalam peralatan utama seperti kateter belon dan sistem penghantaran injap aorta. Prestasi kawalan tork yang tinggi dan rintangan tekanan pecah yang baik membolehkannya menavigasi dengan lancar dalam struktur vaskular kompleks dan memastikan keselamatan dan keberkesanan operasi.
Di samping itu, penggunaan tiub bertetulang yang ditikam dalam kateter pemetaan elektrofisiologi, sarung yang boleh dikendalikan, panduan kateter dan peralatan lain juga menunjukkan prestasi cemerlangnya di bawah keperluan ketepatan tinggi dan kebolehpercayaan yang tinggi.
Apakah komponen struktur dari Mengikat tiub bertetulang ?

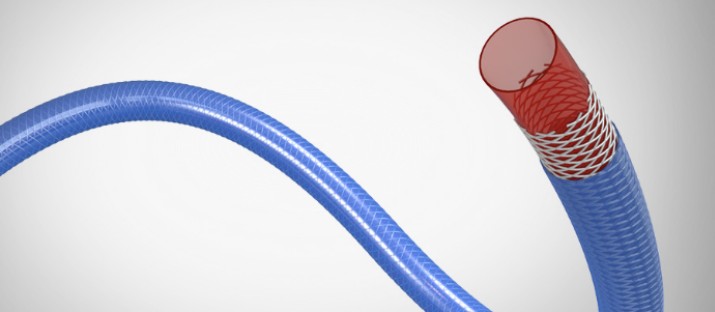

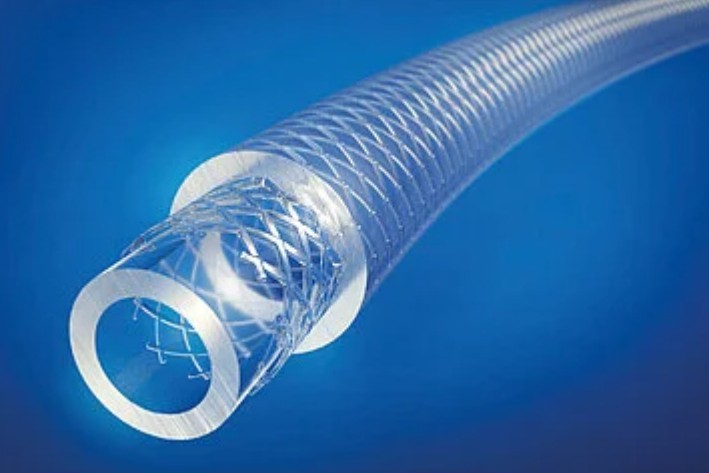

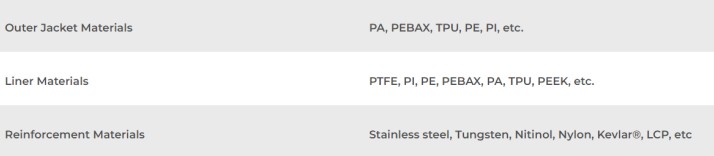

Komponen struktur tiub bertetulang yang ditenun biasanya termasuk lapisan dalaman, lapisan tengah dan lapisan luar, setiap lapisan mempunyai fungsi khusus dan pemilihan bahan. Berikut adalah komposisi struktur terperinci:
Lapisan dalaman (pelapik): Lapisan dalaman bersentuhan langsung dengan bendalir dan dikehendaki mempunyai rintangan media yang baik dan sifat pengedap untuk memastikan cecair tidak tercemar semasa penghantaran. Bahan lapisan dalaman yang biasa termasuk PTFE (polytetrafluoroethylene), FEP (fluorinated ethylene propylene), pebax (polyetherimide), TPU (thermoplastic polyurethane), PA (polyethylene).
Lapisan tengah (lapisan tetulang): Lapisan tengah adalah bahagian teras paip bertetulang, biasanya ditenun dengan dawai logam (seperti dawai keluli tahan karat, wayar aloi nikel-titanium) atau serat (seperti Kevlar®, LCP). Lapisan ini bukan sahaja memberikan kekuatan tegangan yang diperlukan dan kapasiti galas tekanan, tetapi juga memberikan fleksibiliti lenturan paip yang sangat baik dan rintangan haus. Kaedah braiding boleh menjadi 1-on-1, 1-on-2 atau 2-on-2, dan ketumpatan braiding biasanya antara 25 dan 125 ppi, dan boleh diselaraskan secara berterusan mengikut permintaan.
Lapisan luar (lapisan pelindung): Lapisan luar terletak di bahagian paling luar, dan fungsi utamanya adalah untuk melindungi lapisan tetulang dan lapisan dalaman daripada rosak oleh persekitaran luaran. Bahan lapisan luar biasa termasuk pebax, nilon, TPU, PET (poliester), polietilena, dan lain -lain, yang mempunyai rintangan haus yang baik, rintangan cuaca dan rintangan radiasi UV. Di samping itu, pengenalan warna, retardan api dan agen antistatik boleh ditambah ke lapisan luar untuk memenuhi keperluan aplikasi tertentu.
Lapisan tali: Dalam sesetengah kes, untuk memastikan ikatan rapat antara lapisan bahan, lapisan ikat ditetapkan di antara lapisan dalaman dan lapisan tetulang. Lapisan tali biasanya diperbuat daripada pelekat khas atau bahan salutan untuk meningkatkan kekuatan ikatan antara lapisan dan kestabilan struktur keseluruhan.
Struktur pilihan lain:
Cincin pembangunan atau titik pembangunan: Dalam sesetengah aplikasi perubatan, untuk memudahkan pemerhatian di bawah X-ray atau teknik pengimejan lain, cincin pembangunan atau titik pembangunan ditambah ke paip, yang biasanya diperbuat daripada aloi platinum-iridium, bahan polimer berlapis emas atau bukan radio-telus.
Reka bentuk tulang rusuk tetulang: Dalam beberapa aplikasi tekanan tinggi atau beban tinggi, tulang rusuk tetulang ditambah ke luar paip untuk meningkatkan lagi kekuatan dan kestabilan strukturnya.
Sistem lenturan yang dikawal oleh wayar-tarik: Dalam aplikasi di mana kawalan tepat dari sudut lenturan diperlukan, sistem lenturan yang dikawal cincin wayar boleh direka untuk memastikan paip itu dapat mengekalkan bentuk dan prestasi yang stabil semasa penggunaan.
Apakah peranan utama bahan tetulang Mengikat tiub bertetulang ?

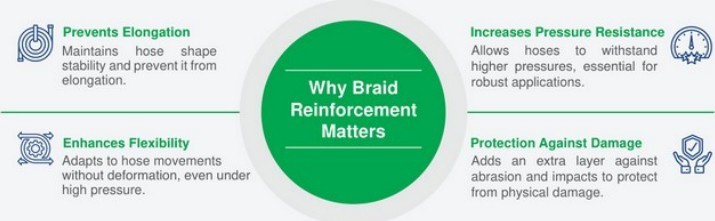

Bahan tetulang tiub bertetulang yang ditikam memainkan peranan penting dalam meningkatkan prestasinya. Bahan tetulang biasanya terletak di lapisan tengah tiub dan dibentuk dengan braiding atau penggulungan untuk meningkatkan kekuatan, ketahanan dan rintangan mampatan tiub. Berikut adalah peranan utama bahan tetulang dan keterangan terperinci:
1. Meningkatkan rintangan mampatan:
Bahan pengukuhan braided (seperti dawai keluli tahan karat, Kevlar®, LCP, dan lain -lain) dapat meningkatkan rintangan mampatan paip, supaya ia masih dapat mengekalkan kestabilan struktur di bawah tekanan tinggi. Sebagai contoh, kateter bertetulang bertetulang yang diperbuat daripada 304 dawai keluli dan bahan polimer perubatan secara berkesan dapat menghalang kateter dari lipatan dan meningkatkan rintangan mampatannya. Di samping itu, penggunaan tiub bertetulang yang ditikam dalam saluran paip tekanan tinggi juga menunjukkan bahawa bahan tetulangnya dapat menahan tekanan hidraulik sehingga 5000 psi.
2. Prestasi kawalan kilasan yang dipertingkatkan:
Reka bentuk struktur bahan bertetulang yang dikepala membolehkannya memberikan prestasi kawalan kilasan yang baik. Dalam peranti perubatan seperti sistem penyampaian injap aorta dan kateter pemetaan elektrofisiologi, prestasi kawalan kilasan yang tinggi Mengikat tiub bertetulang Memastikan kestabilan dan ketepatan kateter dalam operasi kompleks. Di samping itu, bahan pengukuhan tiub bertetulang yang ditikam juga boleh mengoptimumkan prestasi kilasannya dengan menyesuaikan sudut braiding dan ketumpatan.
3. Mencegah pemanjangan dan ubah bentuk:
Bahan tetulang yang dikepala secara berkesan boleh menghalang paip dari memanjang atau ubah bentuk semasa penggunaan. Sebagai contoh, dalam sistem hidraulik, paip bertetulang bertetulang dapat mengekalkan kestabilan bentuknya dan mengelakkan ubah bentuk akibat keletihan material walaupun di bawah tekanan tinggi dan beban dinamik. Ciri ini amat penting untuk peranti perubatan yang memerlukan kawalan yang tepat, seperti mikrokater neurovaskular dan sarung yang boleh dikendalikan.
4. Memberi perlindungan tambahan:
Bahan tetulang yang dikepala bukan sahaja meningkatkan sifat mekanikal paip, tetapi juga menyediakannya dengan perlindungan fizikal tambahan. Sebagai contoh, dalam paip penyambungan fleksibel letupan, lapisan tetulang tengah biasanya terdiri daripada bahan tetekatan braided atau bahan tetulang serat, yang dapat menghalang kesan luaran dan memakai dan memastikan kekuatan dan kestabilan sambungan. Di samping itu, bahan tetulang yang dikepala dapat meningkatkan lagi rintangan haus dan sifat anti-slip dengan meningkatkan kekasaran permukaan paip atau menambah salutan anti-slip.
5. Mengoptimumkan penggunaan bahan:
Reka bentuk struktur bahan tetulang yang dikepala membolehkan mereka dioptimumkan mengikut keperluan daya komponen, dengan itu memberikan permainan penuh kepada kelebihan kekuatan tinggi mereka. Sebagai contoh, dalam bahan -bahan komposit, gentian selendang serat dapat diatur secara berarah mengikut arah daya komponen untuk meningkatkan kecekapan penggunaan bahan tetulang. Reka bentuk ini bukan sahaja meningkatkan prestasi keseluruhan paip, tetapi juga mengurangkan kos menggunakan bahan tersebut.
6. menyesuaikan diri dengan pelbagai persekitaran kerja:
Kepelbagaian dan kesesuaian bahan tetulang yang dikepala membolehkan mereka menyesuaikan diri dengan pelbagai persekitaran kerja. Sebagai contoh, dalam hos getah untuk kuasa nuklear, lapisan tetulang biasanya ditenun atau luka dengan bahan serat. Bahan -bahan ini mempunyai kekuatan dan ketangguhan yang tinggi, yang dapat meningkatkan sifat tegangan dan mampatan hos dengan berkesan. Di samping itu, bahan tetulang yang dikepala juga boleh menyesuaikan diri dengan keadaan kerja yang berbeza dengan menyesuaikan kaedah tenunan mereka (seperti tenunan biasa, tenunan twill, menenun silang, dan lain -lain), memastikan bahawa hos dapat beroperasi dengan stabil dalam pelbagai persekitaran yang kompleks.
Permohonan Mengikat tiub bertetulang
Mengetuk tiub bertetulang digunakan secara meluas dalam pelbagai bidang perubatan kerana prestasi dan fleksibiliti mereka yang sangat baik. Prestasi kawalan tork yang tinggi dan biokompatibiliti yang baik menjadikan mereka sebahagian penting peralatan perubatan utama seperti pembedahan minimum invasif dan terapi intervensi.
1. Intervensi koronari: Mengikat tiub bertetulang Mainkan peranan penting dalam campur tangan koronari. Rintangan tekanan tinggi mereka dan prestasi kawalan kilasan yang baik membolehkan mereka melewati struktur vaskular yang kompleks dengan lancar, memastikan keselamatan dan keberkesanan operasi. Sebagai contoh, tiub bertetulang yang ditenun digunakan dalam peralatan utama seperti kateter belon dan sistem penghantaran injap aorta.
2. Intervensi elektrofisiologi: Dalam campur tangan elektrofisiologi, prestasi kawalan kilasan yang tinggi dan kekonduksian yang baik untuk mengikat tiub bertetulang menjadikan mereka pilihan yang ideal untuk kateter pemetaan elektrofisiologi. Mereka boleh memberikan kawalan tork yang tepat untuk memastikan navigasi stabil kateter dalam struktur jantung yang kompleks.
3. Intervensi jantung struktur: Mengikat tiub bertetulang juga digunakan secara meluas dalam campur tangan jantung struktur. Kekuatan sokongan yang tinggi dan prestasi anti lentur yang baik membolehkan mereka menyokong implantasi struktur kompleks seperti injap jantung.
4. Intervensi vaskular periferal: Dalam campur tangan vaskular periferal, fleksibiliti yang tinggi dan rintangan kilasan yang baik untuk mengikat tiub bertetulang membolehkan mereka menyesuaikan diri dengan laluan vaskular yang kompleks dan memastikan kemajuan operasi yang lancar.
5. Intervensi Neurologi: Permohonan Mengikat tiub bertetulang Dalam campur tangan neurologi sangat menonjol. Prestasi kawalan kilasan yang tinggi dan biokompatibiliti yang baik membolehkannya melalui struktur neurovaskular yang kompleks, memastikan ketepatan dan keselamatan operasi.
6. Intervensi kencing: Dalam campur tangan urologi, fleksibiliti yang tinggi dan prestasi anti lentur yang baik dari tiub bertetulang yang mengasah membolehkannya melalui struktur sistem kencing yang kompleks untuk memastikan kemajuan operasi yang lancar.
7. Intervensi Pernafasan: Permohonan Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Microcatheter: Permohonan Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Sistem Penyampaian Injap Aortic: Permohonan Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Sarung yang boleh dikendalikan: Permohonan Mengikat tiub bertetulang Dalam sarung yang boleh diarahkan juga sangat menonjol. Prestasi kawalan kilasan yang tinggi dan prestasi anti lentur yang baik membolehkannya melalui struktur vaskular yang kompleks, memastikan ketepatan dan keselamatan operasi.
11. Panduan Kateter: Mengetuk tiub bertetulang juga digunakan secara meluas dalam kateter panduan. Fleksibiliti yang tinggi dan prestasi anti lentur yang baik membolehkannya melalui struktur vaskular yang kompleks untuk memastikan kemajuan operasi yang lancar.
Mengapa boleh Mengikat tiub bertetulang Menjadi komponen utama dalam rawatan perubatan ketepatan tinggi?
Mengetuk tiub bertetulang telah menjadi produk yang sangat diperlukan dan penting dalam rawatan perubatan moden kerana prestasi cemerlang mereka dan perkhidmatan tersuai yang fleksibel. Kelebihan prestasinya terutamanya ditunjukkan dalam aspek berikut:
Rintangan tekanan pecah tinggi dan kekuatan lajur: Mengetuk tiub bertetulang dengan ketara meningkatkan rintangan tekanan tiub dengan membenamkan struktur logam atau serat di antara dua lapisan bahan. Reka bentuk ini membolehkannya mengekalkan kestabilan struktur di bawah tekanan tinggi dan sesuai untuk aplikasi yang memerlukan kebolehpercayaan yang tinggi.
Sebagai contoh, dalam medan perubatan, tiub bertetulang ditikam secara meluas digunakan dalam kateter koronari perkutan, kateter belon, mikrokater neurovaskular dan peranti lain untuk memastikan kestabilan dan keselamatan mereka dalam struktur vaskular yang kompleks.
Prestasi penghantaran tork yang sangat baik: Lapisan tengah tiub bertetulang yang ditenun biasanya ditenun dengan wayar logam atau serat, dan reka bentuk struktur ini memberikan prestasi kawalan kilasan yang baik.
Dalam peranti perubatan seperti sistem penyampaian injap aorta dan kateter pemetaan elektrofisiologi, prestasi kawalan kilasan yang tinggi untuk mengikat tiub bertetulang mengesan ketepatan dan kestabilan kateter dalam operasi kompleks. Di samping itu, tiub polyimide bertetulang bertetulang (PI) yang disediakan oleh Zeus juga mempunyai keupayaan penghantaran tork yang sangat baik dan sesuai untuk aplikasi yang memerlukan fleksibiliti dan kekuatan yang tinggi.
Kekerasan boleh laras: Mengikat tiub bertetulang boleh menyesuaikan gabungan bahan dan ketumpatan braiding mengikut keperluan pelanggan untuk mencapai penyesuaian kekerasan yang berbeza. Fleksibiliti ini membolehkannya menyesuaikan diri dengan pelbagai senario aplikasi, dari kateter lembut hingga struktur sokongan tegar, untuk memenuhi keperluan khusus.
Sebagai contoh, tiub braided PI menggabungkan kekuatan tinggi dan rintangan suhu bahan PI dengan fleksibiliti struktur braided untuk menjadi bahan tiub komposit dengan kawalan twist yang sangat baik, fleksibiliti, kekuatan, dan kebolehgunaan.
Masa penghantaran pendek dan pengeluaran yang stabil: Oleh kerana bahan lapisan dalaman dan luaran boleh dihasilkan secara bebas, proses pengeluaran tiub bertetulang bertetulang lebih efisien dan dapat memendekkan kitaran penghantaran. Pada masa yang sama, persekitaran pengeluarannya biasanya memenuhi standard bilik bersih 10,000 untuk memastikan kualiti produk memenuhi keperluan aplikasi peranti perubatan. Kaedah pengeluaran yang cekap ini bukan sahaja meningkatkan kecekapan pengeluaran, tetapi juga mengurangkan kos pembuatan, menjadikan produk lebih kompetitif di pasaran.
Perkhidmatan yang disesuaikan: Perkhidmatan tersuai dari Mengikat tiub bertetulang adalah kemuncak. Pelanggan boleh memilih bahan lapisan dalaman dan luaran dan bahan tetulang seperti PTFE, PI, PEBAX, TPU, PA, dan lain -lain mengikut keperluan khusus untuk memenuhi keperluan senario aplikasi yang berbeza.
Sebagai contoh, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Pemprosesan selepas: Untuk terus meningkatkan prestasi dan kebolehgunaan produk, tiub bertetulang yang ditikam biasanya menjalani satu siri rawatan pasca pemprosesan, seperti pengacuan tip, ikatan, tirus dan proses lain. Rawatan ini dapat meningkatkan sambungan dan pengendalian tiub, menjadikannya lebih dipercayai dalam persekitaran yang kompleks. Sebagai contoh, lapisan dalaman dan luaran tiub braided PI kedua -duanya disalut dengan proses salutan celana lanjutan untuk memastikan keserasian kimia yang baik dan sifat mekanikalnya.
Trend pembangunan masa depan Mengikat tiub bertetulang terutamanya ditunjukkan dalam aspek berikut:
Inovasi Bahan: Dengan perkembangan teknologi bahan baru, tiub bertetulang akan menggunakan lebih banyak bahan serat berprestasi tinggi, seperti aramid, serat karbon, dan lain-lain, untuk meningkatkan ciri-ciri ringan dan kekuatan tinggi mereka. Pada masa yang sama, penggunaan bahan -bahan mesra alam seperti bahan kitar semula dan biodegradable juga akan meningkat, memacu industri ke arah pembangunan mampan.
Kemajuan teknologi: Permohonan intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Pengembangan bidang permohonan: Medan permohonan Mengikat tiub bertetulang akan diperluaskan lagi, terutamanya dalam bidang peralatan perubatan (seperti endoskop dan kateter), tenaga baru (angin dan peralatan tenaga solar), dan lain -lain. Dengan percepatan urbanisasi dan populalisasi konsep pembinaan bandar pintar, permintaan untuk pengurusan pintar sistem rangkaian paip bawah tanah semakin meningkat, yang akan membawa peluang pembangunan baru untuk mengikat semula.
Perisikan dan kemampanan: Dengan perkembangan teknologi Internet of Things, tiub bertetulang akan mengintegrasikan lebih banyak sensor dan modul komunikasi untuk merealisasikan pemantauan masa nyata dan memuat naik status saluran paip, dan memberikan sokongan maklumat yang lebih tepat untuk penyelenggaraan rangkaian paip bandar. Pada masa yang sama, dengan mempromosikan konsep ekonomi pekeliling, pengeluaran tiub bertetulang akan menggunakan lebih banyak bahan kitar semula untuk mengurangkan kesan terhadap alam sekitar.
Perkhidmatan yang disesuaikan: Pada masa akan datang, perkhidmatan tersuai tiub bertetulang yang disesuaikan akan lebih fleksibel untuk memenuhi keperluan senario aplikasi yang berbeza. Sebagai contoh, dengan mengoptimumkan formula bahan dan proses pembuatan, paip plastik bertetulang akan mempunyai sifat mekanikal yang lebih baik dan kestabilan kimia untuk menyesuaikan diri dengan persekitaran aplikasi yang lebih menuntut. Di samping itu, dengan pengukuhan trend penggunaan yang diperibadikan, paip bertetulang bertetulang akan menyediakan lebih banyak perkhidmatan yang disesuaikan, seperti spesifikasi khas dan penyesuaian fungsional, untuk memenuhi keperluan pelbagai majlis.
Dengan kemajuan teknologi sains dan kejuruteraan bahan yang berterusan, prestasi dan pelbagai aplikasi mengikat tiub bertetulang akan diperluaskan lagi. Pada masa akan datang, gabungan tetulang Kevlar dan braiding keluli tahan karat akan lebih dekat untuk memenuhi keperluan kekuatan yang lebih tinggi dan berat yang lebih ringan. Pada masa yang sama, reka bentuk lapisan PTFE dan paip tekanan tinggi juga akan lebih pintar untuk memenuhi keperluan ketepatan tinggi di bawah keadaan kerja yang kompleks.
Dalam bidang perubatan, Mengikat tiub bertetulang akan terus mempromosikan perkembangan pembedahan invasif yang minimum dan rawatan intervensi, terutamanya dalam bidang ketepatan tinggi seperti neurovaskular dan kardiovaskular. Dalam bidang perindustrian, aplikasinya dalam senario tekanan tinggi, tahan kakisan, dan tahan terhadap kesan akan terus berkembang, memberikan sokongan yang kuat untuk pembuatan pintar dan pembuatan hijau.
